¿Qué componente de audio encaja con mi sistema de interfonía?
En un sistema de interfonía, altavoz y micrófono normalmente funcionan como parte de un sistema de comunicación armonizado. Por ello, no todos los módulos de audio se pueden combinar con cualquier estación de puerta o estación interior.
Primero compruebe el fabricante y la familia de sistemas. A continuación podrá decidir si necesita un altavoz empotrado individual, un módulo de voz modular, una unidad de audio para montaje trasero o un set completo de interfonía.
Especialmente al integrar en una placa de timbre BML o en un conjunto de buzones, también son relevantes el espacio de instalación, la abertura de comunicación, el pulsador del timbre y el número de usuarios.
¿Altavoz empotrado, módulo de voz o set de interfonía?
Los productos de esta categoría cumplen funciones distintas. Qué tipo es apropiado depende de si desea montar un frente individual, usar un sistema modular o necesitar una instalación de audio completa.
| Tipo | Función | Uso típico | Comprobar además |
|---|---|---|---|
| Altavoz empotrado | asume la función de hablar y escuchar detrás de un frente previsto para ello | conjuntos de buzones, placas de timbre, compartimentos de interfono y estaciones de puerta individuales | unidad de control, pulsadores, estación interior y compatibilidad del sistema |
| Módulo de voz modular | comunicación de audio dentro de una estación de puerta modular | por ejemplo Gira System 106 | módulo de la estación, botón de llamada, cámara, dispositivos del sistema y carcasa |
| Módulo de audio para montaje trasero | altavoz y micrófono se sitúan detrás de un frente realizado a medida | conjuntos de buzones BML y frentes de estación con pulsadores externos | adaptadores, interfaz para pulsadores, estación interior y fuente de alimentación |

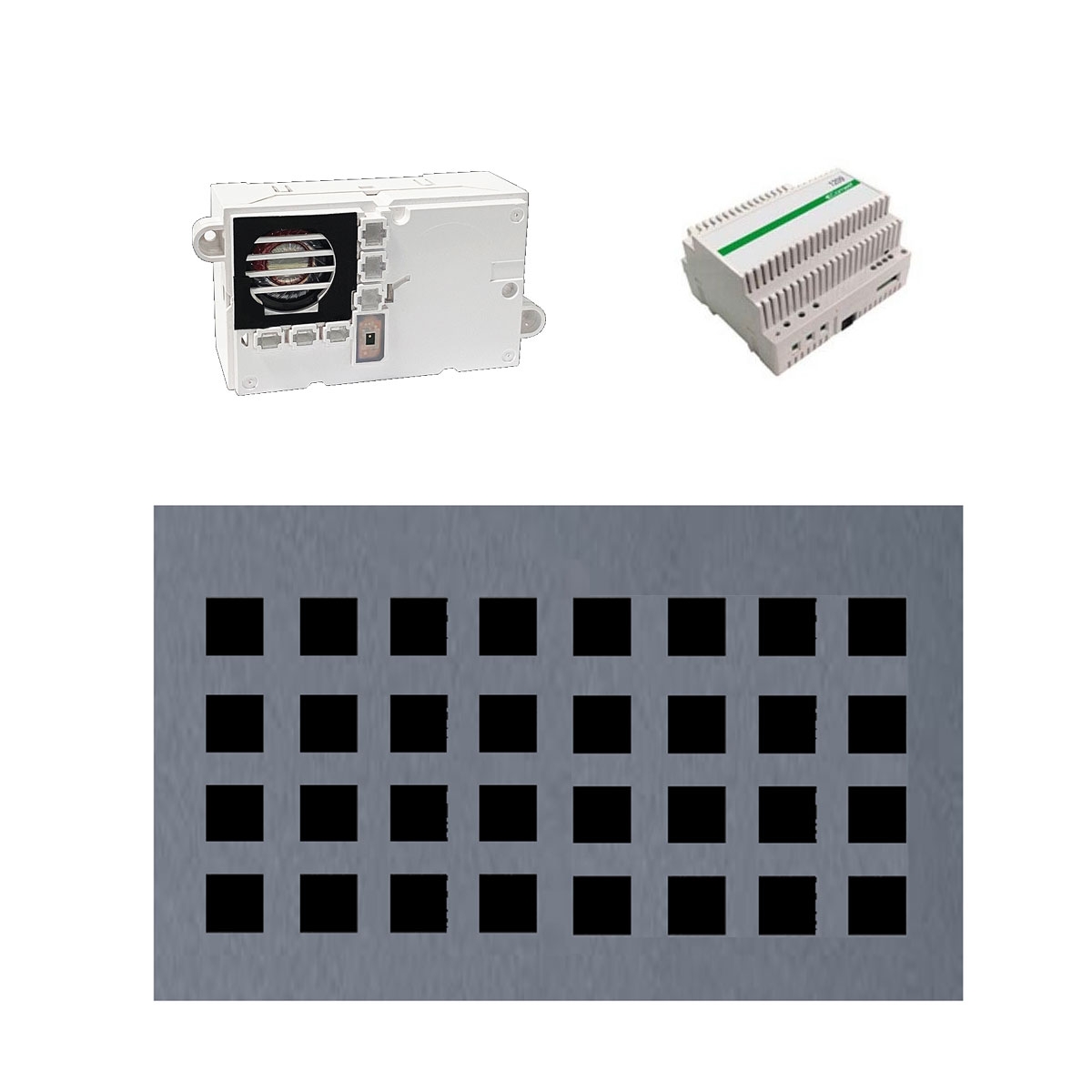

| Set de interfonía | combina varios componentes necesarios para la comunicación de audio en la puerta | instalación planificada en conjunto para una o varias viviendas | comparar el contenido de entrega concreto y las piezas de montaje necesarias |
| Módulo de ampliación | amplía una unidad de audio prevista con posibilidades de llamada adicionales | instalaciones con varios pulsadores de timbre o múltiples usuarios | número máximo de usuarios y aprobación del fabricante |
¿Cuándo tiene sentido un altavoz empotrado?
Un altavoz empotrado es especialmente interesante cuando no se desea utilizar una placa de estación visible prefabricada, sino que la tecnología de interfonía se sitúa detrás de un frente individual.
El altavoz empotrado Gira 125800 es, por ejemplo, adecuado para conjuntos de buzones, compartimentos de interfono, instalaciones en el lateral de la puerta y placas frontales. Altavoz y micrófono forman la unidad exterior de interfonía del sistema Gira de 2 hilos.
En el propio equipo se pueden conectar hasta ocho pulsadores mecánicos de timbre. Para más puntos de llamada está disponible en el sistema un módulo de ampliación.
¿Cómo se conectan pulsadores de timbre externos a un altavoz empotrado?
En las soluciones de entrada BML, los pulsadores de timbre a menudo están colocados por separado en el frente metálico. La unidad de audio detrás debe poder procesar técnicamente estos pulsadores externos.
Conexión directa de pulsadores
Algunos altavoces empotrados ya disponen de entradas para pulsadores mecánicos de timbre. En el Gira 125800, por ejemplo, se pueden conectar directamente hasta ocho pulsadores.
Interfaz para pulsadores
Otras soluciones de sistema requieren una interfaz separada. En COMELIT Ultra, por ejemplo, se utiliza una interfaz de pulsadores adecuada para los pulsadores BML externos.

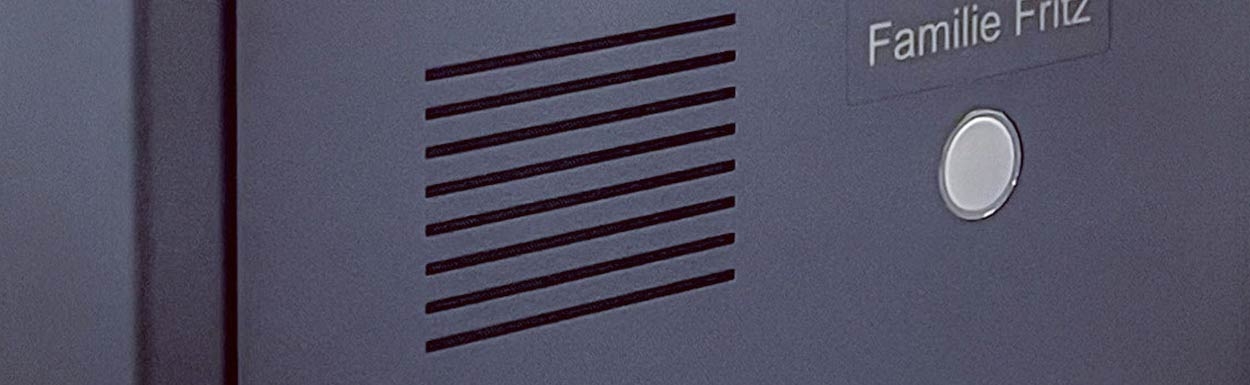

¿Qué significa montaje trasero en un sistema de interfonía?
En el montaje trasero, la verdadera tecnología de interfonía se sitúa detrás de un frente metálico BML realizado a medida. Hacia el exterior sólo permanecen visibles la abertura de voz, los pulsadores, las placas de nombres y otros elementos de control deseados.
El módulo de audio COMELIT Ultra EU2010 combina para ello un micrófono digital omnidireccional con dos altavoces y funciona dentro de un sistema COMELIT de 2 hilos.
En la versión BML se ofrece con un adaptador adecuado para el montaje trasero en placas y conjuntos de buzones. Para pulsadores externos y la comunicación interior pueden ser necesarios otros componentes del sistema.
¿Cuál es la diferencia entre el altavoz empotrado Gira y el módulo de voz?
| Solución Gira | Configuración | Uso típico |
|---|---|---|
| Altavoz empotrado 125800 | unidad compacta de habla y micrófono que se coloca detrás de un frente separado | conjuntos de buzones individuales, placas de timbre y compartimentos de interfono |
| Módulo de voz System 106 | módulo visible dentro de la estación de puerta modular Gira System 106 | estación exterior modular System 106 |
| Módulo de voz IP System 106 | módulo de voz basado en red con PoE dentro de la ejecución IP | comunicaciones de puerta System 106 basadas en IP planificadas de nuevo |
¿Módulo de voz de 2 hilos / BUS o módulo de audio IP?
2 hilos / BUS
Los sistemas propietarios de 2 hilos transmiten la comunicación y las señales del sistema a través del bus previsto para ello.
En reformas puede ser interesante si se pueden reutilizar las líneas de timbre existentes adecuadas.
IP / LAN
Los módulos de voz basados en IP se integran en la estructura de red. Dependiendo del equipo, los datos y la alimentación pueden transmitirse por Ethernet o PoE.
Esta solución es especialmente adecuada para instalaciones de edificios planificadas y en red.
¿Qué ofrece un módulo de audio empotrado Busch-Jaeger?
El módulo de audio empotrado Busch-Welcome está previsto como unidad de habla y recepción para sistemas de puerta y buzones adecuados.
Dispone de entradas para hasta ocho pulsadores de timbre, así como interfaces para ampliación de pulsadores y un módulo de cámara adecuado.
De este modo, una solución inicialmente solo de audio se puede ampliar dentro del sistema previsto. Qué módulos adicionales se necesitan depende de la instalación planificada.
¿Cuándo tiene sentido un set de interfonía?
Un set completo es especialmente interesante cuando se desea montar desde cero la comunicación de puerta por audio y elegir conjuntamente varios componentes necesarios.
Instalación nueva
En un sistema nuevo, un set armonizado formado por la unidad exterior de interfonía, la fuente de alimentación o unidad de control y las estaciones interiores adecuadas puede facilitar la composición.
Ampliar instalación existente
Si ya existe un sistema compatible, con frecuencia solo se necesita un módulo concreto, una estación interior adicional o una ampliación de usuarios.
¿Qué es importante en un sistema de interfonía para varias viviendas?
En una instalación multiusuario deben vincularse claramente los pulsadores de timbre, la unidad exterior y las estaciones interiores.
Cuatro puntos para la planificación
- Determinar el número de usuarios: ¿Cuántas viviendas o destinos de llamada se necesitan?
- Definir los pulsadores de timbre: Compruebe cuántos pulsadores externos se conectan directamente o a través de un módulo de ampliación.
- Asignar estaciones interiores: Cada vivienda necesita la contraparte de llamada y habla compatible con el sistema.
- Dimensionar los dispositivos del sistema: Elija fuente de alimentación, unidad de control y módulos de ampliación adecuados al tamaño de la instalación.
¿Sistema de interfonía por audio o comunicación de puerta con vídeo?
El audio es suficiente
Si los visitantes deben poder tocar el timbre de forma fiable y comunicarse con el interior, una instalación solo de audio a menudo es suficiente.
No requiere cámara y por ello puede ser técnicamente y estéticamente más compacta.
Se desea imagen de cámara
Si se quiere reconocer visualmente al visitante antes de abrir, debe planificarse una solución de sistema de vídeo adecuada.
Ver componentes de cámara →Integrar la tecnología de interfonía en el diseño metálico
En BML, la comunicación de puerta por audio no se considera únicamente como un equipo eléctrico independiente. Puede integrarse constructivamente en buzones, placas de timbre, estaciones de puerta y soluciones de entrada independientes.
Esto permite un diseño frontal claro: aberturas de voz, pulsadores, placas de nombres, número de casa y otras funciones pueden coordinarse ya durante la fabricación metálica.
Dependiendo del sistema, la tecnología visible del fabricante puede utilizarse de forma intencionada o la unidad de audio montarse como montaje trasero detrás de un frente de acero inoxidable o lacado RAL realizado a medida.
Precisamente esta combinación de tecnología de sistema y fabricación metálica propia es la ventaja central frente a una unidad de interfonía estándar instalada posteriormente.
Otras áreas de la comunicación de puerta
Estación de puerta
Estación exterior completa con pulsador de timbre, función de habla y, según la versión, cámara.
Ver estaciones de puerta →Estación interior
Estación interior para atender la llamada de puerta, hablar y, según el sistema, accionar la apertura de puerta.
Ver estaciones interiores →Dispositivos del sistema
Fuentes de alimentación, unidades de control, gateways e interfaces adecuados para la comunicación de puerta por audio elegida.
Ver dispositivos del sistema →Piezas de montaje
Carcasas, adaptadores y otros componentes para la integración constructiva de la técnica del sistema.
Ver piezas de montaje →¿Quién debería instalar altavoces empotrados y módulos de voz?
La comunicación de puerta por audio forma parte de una instalación eléctrica o en red del edificio. La conexión y puesta en servicio se rigen por el sistema del fabricante correspondiente.
El bus, la fuente de alimentación, la unidad de control, los pulsadores, el mecanismo de apertura y la estación interior deben estar correctamente cableados o configurados. Por ello la instalación debe realizarla personal cualificado según la documentación del fabricante.
Preguntas frecuentes sobre altavoces y módulos de voz para sistemas de interfonía
¿Qué es un altavoz empotrado para un sistema de interfonía?
Un altavoz empotrado es una unidad compacta de habla y recepción que se instala detrás de un frente previsto para ello. Esto permite utilizar frentes de timbre o buzón personalizados.
¿Incluye un altavoz empotrado también un micrófono?
Los módulos de audio empotrados ofrecidos aquí son unidades completas de habla y recepción. Según el fabricante, el altavoz y el micrófono ya forman parte del módulo.
¿Puedo conectar cualquier altavoz a cualquier sistema de interfonía?
No. La unidad de audio debe encajar en la familia de sistemas de la comunicación de puerta utilizada. Gira, COMELIT y Busch-Jaeger emplean cada uno sistemas y componentes técnicos propios.
¿Cuál es la diferencia entre un módulo de voz y un altavoz empotrado?
Un altavoz empotrado suele montarse oculto detrás de un frente individual. Un módulo de voz, en cambio, suele ser un elemento visible de un sistema modular de estación de puerta.
¿Cuántos pulsadores de timbre se pueden conectar a un altavoz empotrado?
Depende del sistema. El altavoz empotrado Gira 125800, por ejemplo, dispone de conexiones para hasta ocho pulsadores mecánicos de timbre. Para instalaciones más grandes hay módulos de ampliación disponibles.
¿Se puede ampliar posteriormente un sistema de interfonía por audio con una cámara?
En los sistemas previstos para ello es posible una ampliación con vídeo más adelante. En ese caso deben ser compatibles el módulo de cámara, la unidad de control, la estación interior y la técnica del sistema existente.
¿Qué significa montaje trasero en un sistema de interfonía?
En el montaje trasero la unidad de audio real se sitúa detrás de un frente metálico fabricado a medida. Hacia el exterior sólo se ven las aberturas de voz y los elementos de control necesarios.
¿Se puede utilizar una línea de timbre existente para un sistema de 2 hilos?
En sistemas adecuados y con una línea existente técnicamente compatible, una línea de timbre ya instalada puede reutilizarse. Si esto es posible debe comprobarse para la instalación concreta.
¿Necesito además una estación interior?
Para la comunicación en el interior se necesita una contraparte compatible con el sistema. Normalmente se trata de una estación interior o de otra solución del sistema explícitamente soportada.
Le ayudamos a elegir la técnica de interfonía adecuada
Indíquenos el fabricante y el sistema deseado, el número de usuarios y la situación de montaje. En instalaciones existentes ayudan las fotos y las denominaciones de tipo de la unidad exterior e interior presentes. En nuevas instalaciones BML se pueden planificar conjuntamente la abertura de voz, los pulsadores y la técnica del sistema con el frente metálico.
