Wbudowany w ścianę lub wolnostojący

Skrzynka rozdzielcza na zewnątrz ze stali nierdzewnej

Skrzynka rozdzielcza na zewnątrz mieści gniazdka i przyłącza elektryczne w zamkniętej obudowie ze stali nierdzewnej. Proszę wybrać spośród podtynkowej skrzynki rozdzielczej do ściany lub muru oraz skrzynki wolnostojącej.

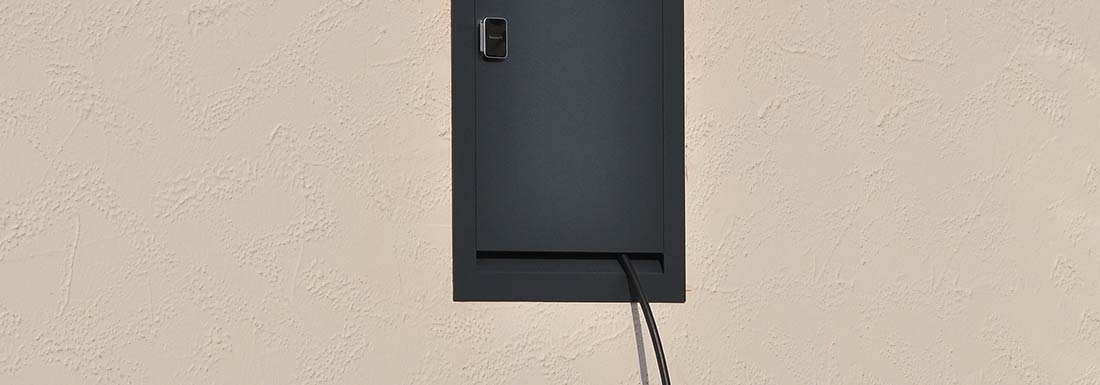

Skrzynka rozdzielcza osadzona w otynkowanej ścianie, z ciemnym frontem i kablem wychodzącym od dołu.
Dwa warianty wykonania Podtynkowa skrzynka na ścianę lub wolnostojąca kolumna energetyczna
2 mm stal nierdzewna V2A Szczotkowana lub malowana proszkowo w kolorze RAL
Wyposażenie według potrzeb Bez listwy, z gniazdem SCHUKO lub z CEE i SCHUKO
Wyprowadzenie kabla od dołu Umożliwia korzystanie z podłączonych urządzeń nawet przy zamkniętych drzwiach

Filtruj produkty

4 Products
Od sytuacji montażowej do odpowiedniego wyposażenia

Który rozdzielacz pasuje do Państwa przestrzeni zewnętrznej?

Do zabudowy w ścianie wybierzcie Państwo podtynkowy rozdzielacz GRIMM BIG 515B-GS. Do wolnostojącego punktu przyłączeniowego dostępna jest kolumna zasilająca GRIMM 605 BIG z zamkniętym panelem rozdzielczym. Proszę następnie dopasować powierzchnię, konfigurację gniazdek i zamek do miejsca montażu oraz planowanych urządzeń.

Najpierw wybierz właściwy wariant konstrukcyjny

Podtynkowy rozdzielacz czy wolnostojąca kolumna zasilająca?

Czy punkt przyłączeniowy ma być częścią ściany, czy ma stać swobodnie na powierzchni? Oba warianty mieszczą listwę gniazdkową za zamkniętą frontową osłoną. Lokalizacja decyduje, która wersja pasuje do Państwa projektu.

Podtynkowy rozdzielacz GRIMM BIG 515B-GS ze szczotkowanej stali nierdzewnej
Podtynkowy rozdzielacz GRIMM BIG 515B-GS

Do montażu w ścianie lub murze. Technika przyłączeniowa umieszczona jest w obudowie podtynkowej; widoczna pozostaje jedynie front. Dostępny w wersji ze szczotkowanej stali nierdzewnej oraz w kolorze RAL według wyboru.

Skonfiguruj podtynkowy rozdzielacz
Wolnostojąca kolumna zasilająca GRIMM 605 BIG ze szczotkowanej stali nierdzewnej z otwartym i zamkniętym panelem rozdzielczym
Wolnostojąca kolumna zasilająca GRIMM 605 BIG

Do przyłączy zasilania niezależnie od ściany budynku. Kolumna o wysokości 1,70 m posiada zamknięty obszar rozdzielczy i jest dostępna ze szczotkowanej stali nierdzewnej lub w kolorze RAL.

Skonfiguruj kolumnę zasilającą
Powierzchnie dla obu wariantów: 2 mm stal nierdzewna V2A 1.4301, opcjonalnie szczotkowana lub proszkowo lakierowana w kolorze RAL. W ten sposób dopasują Państwo widoczne powierzchnie do elewacji, profili okiennych lub mebli ogrodowych.
Przyłącza i dostęp według potrzeb

Jaką konfigurację gniazdek Państwo potrzebują?

Podtynkowy rozdzielacz i kolumna zasilająca mogą być zamówione bez listwy gniazdkowej lub z jedną z oferowanych listew. Wybierzcie Państwo wyposażenie na podstawie używanych odbiorników i planowanej instalacji elektrycznej.

Dostępne konfiguracje gniazdek dla GRIMM BIG 515B-GS i GRIMM 605 BIG
Wersja Konfiguracja Przeznaczone dla
Bez listwy gniazdkowej Obudowa bez listwy gniazdkowej Projekty z osobno zaplanowanym wyposażeniem elektrycznym
SCHUKO 3 × SCHUKO, po 16 A / 230 V Urządzenia z wtyczką SCHUKO i przyłączem 230 V
CEE i SCHUKO 1 × CEE 16 A, 5-biegunowy, 400 V
1 × CEE 16 A, 3-biegunowy, 230 V
1 × SCHUKO 16 A / 230 V
Różne typy wtyczek w jednym punkcie przyłączeniowym
Dostępny jest także wybór sposobu dostępu: jako opcje dostępne są zamek klamkowy, zamek na pokrętło lub zamek RFID. Indywidualna konfiguracja może zostać uzgodniona na zapytanie.
Montaż dopasowany do wariantu konstrukcyjnego

Jak prawidłowo przygotować montaż w ścianie lub montaż stojący

Podtynkowy rozdzielacz: GRIMM BIG 515B-GS montuje się w przygotowanym otworze w ścianie. Proszę uzgodnić konstrukcję ściany, wysokość montażu i prowadzenie przewodów przed rozpoczęciem montażu.

Kolumna zasilająca: GRIMM 605 BIG mocowana jest za pomocą płyty podstawy w przewidzianym miejscu ustawienia. Zaplanujcie Państwo odpowiednie podłoże i doprowadzenie zasilania; doprowadzenie kabli możliwe jest przez korpus.

W obu wariantach podłączony kabel można wyprowadzić przez dolny otwór i następnie zamknąć drzwi.

Planowaniem i podłączeniem elektrycznym powinien zająć się wykwalifikowany elektryk, dostosowując rozwiązanie do lokalizacji.

Więcej wolnostojących rozwiązań znajdą Państwo w naszych kolumnach zasilających i słupach z gniazdami.

Odpowiedzi przed zamówieniem

Najczęściej zadawane pytania dotyczące rozdzielaczy na zewnątrz

Czy rozdzielacze dostępne są również jako rozwiązanie wolnostojące?

Tak. Kolumna zasilająca GRIMM 605 BIG łączy zamknięty panel rozdzielczy z wolnostojącą kolumną. Do integracji w ścianie wybierzcie Państwo podtynkowy rozdzielacz GRIMM BIG 515B-GS.

Czy listwa gniazdkowa jest w zestawie?

To zależy od Państwa konfiguracji. Oba warianty mogą być zamówione bez listwy gniazdkowej lub z oferowaną listwą SCHUKO albo CEE/SCHUKO. Wybierzcie Państwo żądane wyposażenie na stronie produktu.

Czy drzwi mogą pozostać zamknięte przy podłączonym urządzeniu?

Tak. Kabel prowadzi się przez dolny otwór na zewnątrz. Następnie frontowe drzwi można ponownie zamknąć.

Czy wersja RAL również wykonana jest ze stali nierdzewnej?

Tak. Podtynkowy rozdzielacz i kolumna zasilająca w wersji kolorowej również wykonane są ze stali nierdzewnej V2A 1.4301. Powierzchnia dodatkowo pokrywana jest proszkowo wybranym kolorem RAL.

Jakie wymiary należy uwzględnić przy montażu?

Obudowa podtynkowa GRIMM BIG 515B-GS ma wymiary 710 × 410 × 150 mm (W × S × G). Kolumna zasilająca GRIMM 605 BIG ma wysokość konstrukcyjną 1,70 m. Proszę uzgodnić otwór w ścianie lub powierzchnię ustawienia, mocowanie i prowadzenie przewodów na podstawie odpowiedniej dokumentacji montażowej.

Czy rozdzielacz jest wodoszczelny?

Sama frontowa część ze stali nierdzewnej nie stanowi dowodu na wodoszczelność ani na określoną klasę ochrony IP. Dla przewidzianego miejsca montażu należy łącznie ocenić zabudowę obudowy, prowadzenie kabli i komponenty elektryczne.

Czy możliwe są inne konfiguracje?

Indywidualne konfiguracje są możliwe na zapytanie. Proszę poinformować BML o miejscu montażu, potrzebnych przyłącza i preferowanej powierzchni, aby wykonanie mogło zostać sprawdzone pod kątem Państwa projektu.

Uzgodnij swój projekt z BML

Planują Państwo indywidualne wyposażenie?

Proszę przesłać nam miejsce montażu lub ustawienia, potrzebne rodzaje przyłączeń oraz preferowaną powierzchnię. Sprawdzimy, który rozdzielacz i jakie wyposażenie pasują do Państwa przedsięwzięcia.

Złóż zapytanie o projekt
