Ladesäule Draw BASIC Charge 1X - 22kW/32A mit 1x Typ 2 Ladekabel

Artikelnummer: 90040-BC1X-1800-L-RAL

Hervorragende Qualität aus Deutschland

1-2 Ladekabel

Anschlussfertig

Ladeleistung bis 22kW

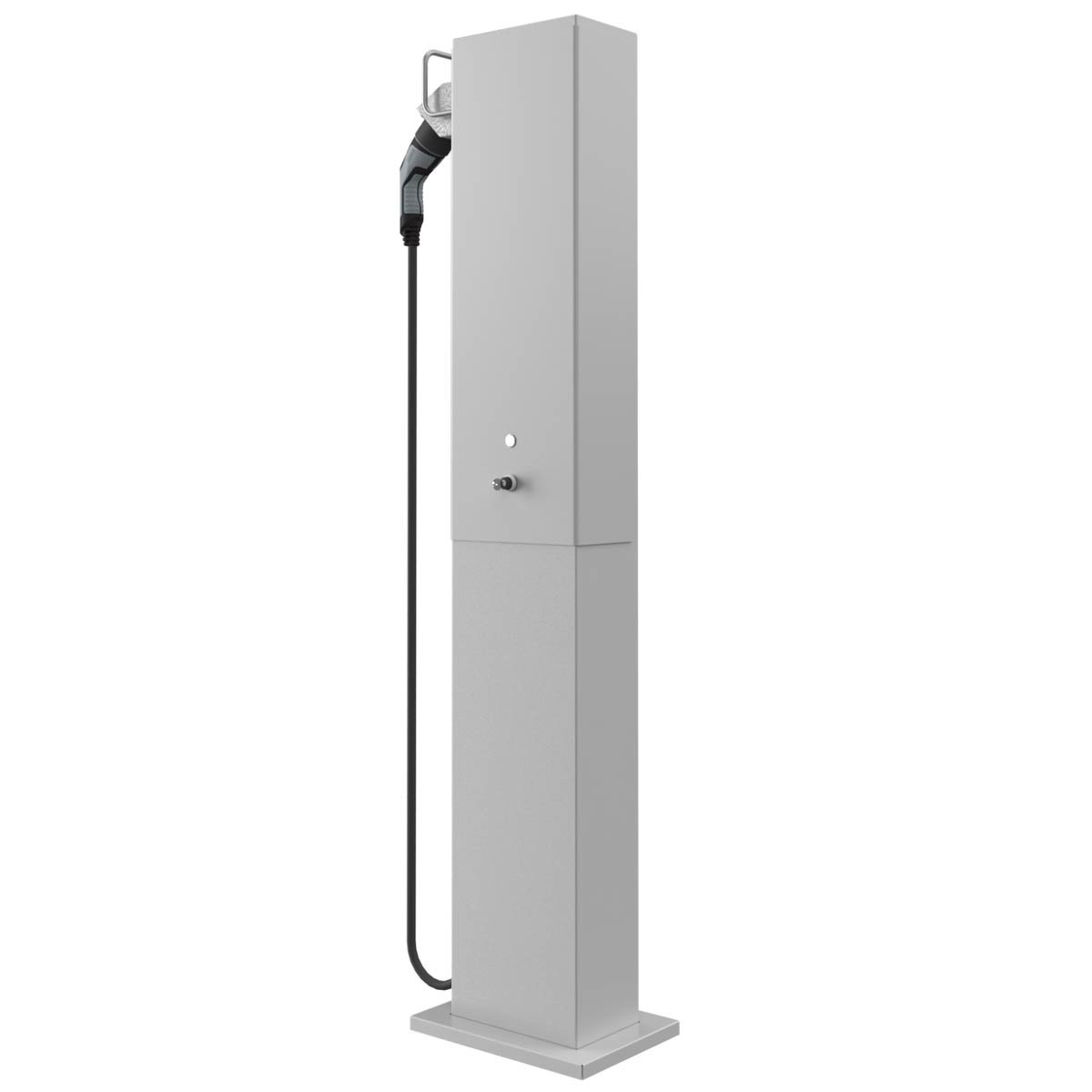

Ladesäule Draw BASIC Charge 1X – 22 kW / 32 A – Freistehend, Bedienung links, Bauhöhe 1800 mm, RAL nach Wahl

Die Ladesäule Draw BASIC Charge 1X ist mit 1 × Typ 2 Ladekabel, 5,0 m ausgestattet und eignet sich als hochwertige Ladelösung für private Stellplätze, Wohnanlagen und anspruchsvolle Gewerbeobjekte. Sie verbindet klare Gestaltung mit robuster Materialqualität und einer durchdachten Bedienung für den täglichen Einsatz.

Die Oberfläche in RAL/DB Farbe nach Wahl ermöglicht eine abgestimmte Gestaltung passend zu Fassade, Stellplatz oder Objektarchitektur. Die freistehende Ausführung eignet sich für Stellplätze, Hofanlagen, Wohnanlagen und gewerbliche Parkplatzbereiche.

Das integrierte AC-Ladesystem basiert auf Phoenix Contact CHARX-Technik, ist anschlussfertig vorinstalliert und verfügt über IP54 sowie eine integrierte AC/DC-Fehlerstromerfassung.

Die Vorteile auf einen Blick

⚡

Leistungsstarkes AC-Ladesystem

Mit 22 kW / 32 A und 1 × Typ 2 Ladekabel, 5,0 m eignet sich die Ladelösung für komfortables Laden im privaten und gewerblichen Umfeld.

22 kW32 A1 Ladepunkt5,0 m

🔌

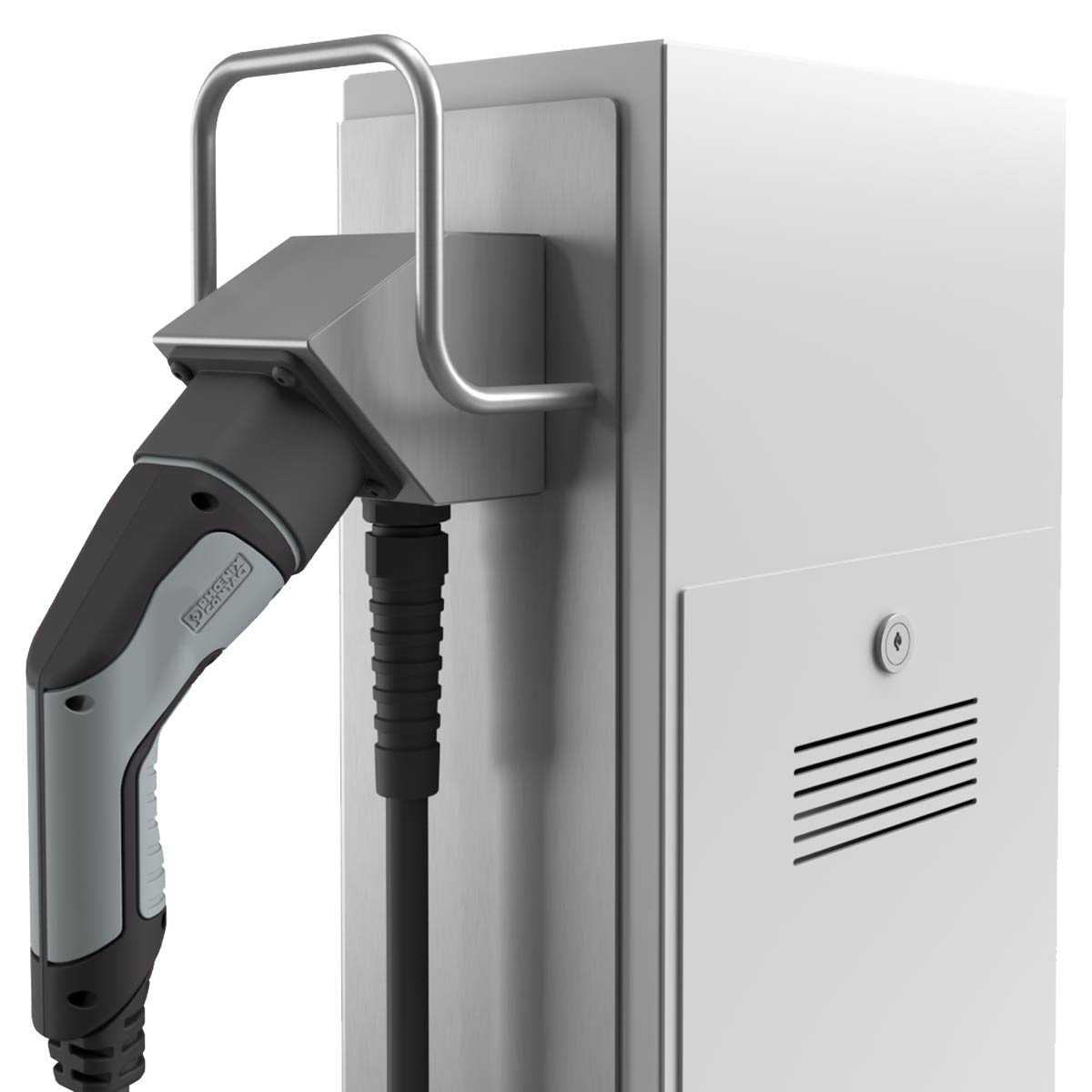

Typ 2 Ladekabel direkt integriert

Das fest integrierte Typ-2-Ladekabel ist sofort einsatzbereit und macht zusätzliche lose Ladekabel am Stellplatz überflüssig.

1 × Typ 2 Ladekabel · 5,0 m

◆

Vollverschweißte Edelstahlkonstruktion

Der Korpus aus 2 mm Edelstahl V2A ist auf dauerhafte Stabilität, einfache Pflege und eine hohe Widerstandsfähigkeit im Außenbereich ausgelegt.

2 mm EdelstahlV2A 1.4301Revisionsklappe

✓

Kontrollierter Zugang

Die Bedienung ist über Schlüsseltaster mit Urlaubskonfiguration ausgeführt. So lässt sich die Nutzung der Ladelösung im privaten oder halböffentlichen Bereich zuverlässig steuern.

Schlüsseltaster mit Urlaubskonfiguration

★

Anschlussfertig vorinstalliert

Die Ladelösung wird anschlussfertig vorbereitet. Der Elektrofachbetrieb verdrahtet die Zuleitung, ergänzt die Unterverteilung und nimmt die Anlage fachgerecht in Betrieb.

Phoenix Contact CHARXIP54AC/DC-FehlerstromerfassungMade in Germany

Ausstattung und technische Merkmale

Ladesystem

Ladeleistung 22 kW / 32 A

Anschluss 1 × Typ 2 Ladekabel, 5,0 m

Ladesystem Phoenix Contact CHARX

Schutzart IP54

Fehlerstromerfassung Integrierte AC/DC-Fehlerstromerfassung

Gehäuse und Bedienung

Material Edelstahl V2A 1.4301

Oberfläche RAL nach Wahl

Konstruktion vollverschweißte Konstruktion mit rückseitiger Revisionsklappe

Bedienung Links

Zugangsschutz Schlüsseltaster mit Urlaubskonfiguration

Statusanzeige LED-Meldeleuchte

Montage und Lieferumfang

Montageart Freistehend

Abmessungen / Gewicht Stele 1800 mm × 290 × 182 mm, Fußplatte 380 × 272 × 10 mm, ca. 65 kg

Kabelzuführung Unsichtbare Kabelzuführung durch den Korpus

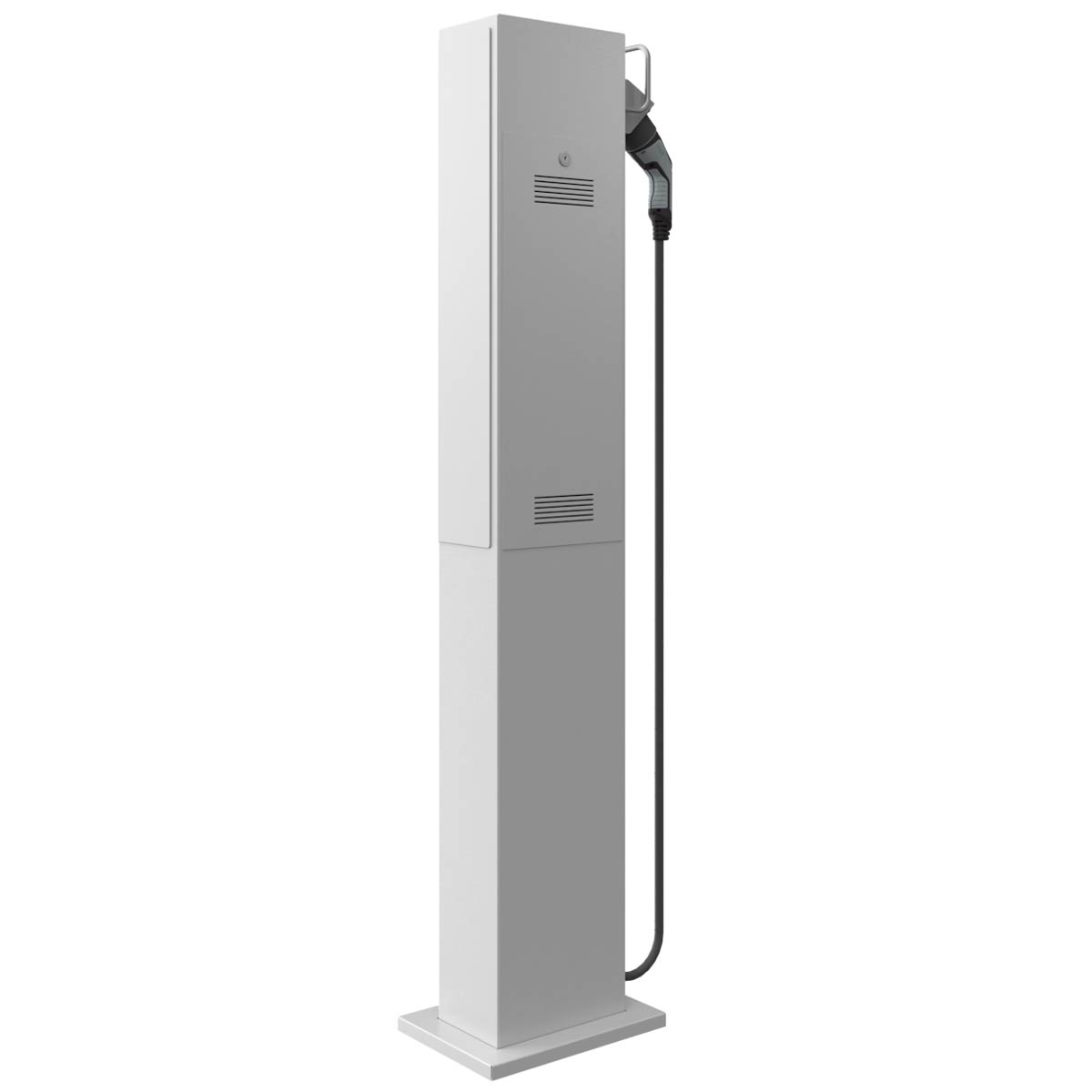

Wartung Rückseitige Revisionsklappe mit Belüftungsöffnungen

Lieferdokumente Montageanleitung, Betriebsanleitung und Konformitätserklärung

Fertigung Made in Germany – BMLsystems

Installation durch Elektrofachbetrieb

Für den Einsatz der enthaltenen Ladetechnik ist eine fachgerechte Installation durch einen Elektrofachbetrieb erforderlich. Zuleitung, Absicherung und Unterverteilung sind auf die gewählte Ladeleistung und die örtlichen Anforderungen abzustimmen.

Freistehende Montage

Die Ladesäule benötigt einen tragfähigen, ebenen Untergrund. Die Befestigung und Kabelzuführung sind passend zur Einbausituation und zur vorgesehenen Nutzung zu planen.

Anschlusstyp:	Typ 2 Ladekabel
Betriebsart:	Client, Server, Stand-Alone
Energiezähler:	ohne
Grundmaterial:	Edelstahl V2A 1.4301
Integrierte Funktionen:	Lastmanagement, Monitoring
Internetanbindung:	LAN
Kabellänge:	5,0m
Ladecontroller:	AC-Ladesteuerung CHARX by Phoenix Contact
Lademodus:	Mode 3
Ladestandard:	IEC 61851-1
Lastschalter:	Installationsschütz, 4-polig, 25 A
Nennfrequenz:	50 / 60 Hz
Nennspannung:	220 ... 240 V / 380 ... 415 V
Nennstrom:	16A
Phasen:	3
Protokolle:	HTTP, HTTPS, MQTT, Modbus TCP, OCPP 1.6J
Schnittstellen:	Ethernet, RS-485 (Energiezähler, RFID-Leser), USB-C
Schutzart:	IP54
Schutzeinrichtung:	AC/DC-Fehlerstrom 30mA/6mA, Typ A (installationsseitig vorzusehen)
Schutzklasse:	I
Umgebungstemperatur Betrieb:	-25 °C bis +40 °C
Umgebungstemperatur Lagerung:	-35 °C bis +70 °C
Zugangsschutz:	Schlüsselschalter
max. Ladeleistung:	11kW, 22kW
Überspannungskategorie:	III

BMLsystems

Briefkasten Manufaktur Lippe GmbH
Werler Str. 60
32105 Bad Salzuflen
Deutschland
info@briefkasten-manufaktur.de

BMLsystems ist eine eingetragene Marke der Briefkasten Manufaktur Lippe GmbH. Unter dieser Marke werden durchdachte Lösungen für die moderne Energie- und Stromversorgung angeboten. Der Schwerpunkt liegt auf hochwertigen Wallboxen sowie Steckdosensäulen, die sich durch langlebige Materialien, klare Gestaltung und eine zuverlässige technische Ausführung auszeichnen.

BMLsystems richtet sich an private, gewerbliche und halböffentliche Anwendungsbereiche und ergänzt das bestehende Portfolio der Briefkasten Manufaktur sinnvoll um elektrotechnische Komponenten. Dabei stehen Funktionalität, Sicherheit und eine harmonische Integration in unterschiedliche architektonische Umgebungen im Vordergrund.

Bauhöhe in mm:	1300,0 \| 1800,0
Gesamtbreite in mm:	290,0 (Fussplatte 380,0)
Tiefe in mm:	182,0 (Fussplatte 272,0)
Gewicht in kg:	55,0 \| 65,0
Lieferzustand:	Lieferung erfolgt komplett montiert
Versandinformation:	Lieferung per Spedition auf Einwegpalette. Vor der Anlieferung setzt sich die Spedition telefonisch mit Ihnen zur Terminabstimmung in Verbindung.
